一、漂浮式水質自動監測站功能簡介

1.漂浮式水質自動監測站又稱河道水質監測自動浮標站，漂浮式水質自動監測站運用傳感器技術，結合浮標體、電源供電系統、數據傳輸設備組成的放置于水域內的小型水質監測系統，可全天候、連續、定點地觀測水質。漂浮式水質自動監測站SFA集數據采集、存儲、傳輸和管理于一體的無人值守的采集系統。它在工農業生產、旅游、城市環境監測、地質災害、防洪、供水調度、電站水庫水情管理等為目的水文自動測報系統；功能強大的上位機軟件可遠程觀測實時水雨情信息，具有數據庫、報表、下載等功能，用戶還可利用該功能完善的氣象軟件對記錄的數據作進一步的處理分析。

2.水質監測系統具體由水質傳感器、數據采集儀、通訊系統、供電系統、整體支架、水質監測平臺六部分組成。可同時監測水溫、PH、溶解氧、電導率、氨氮、 濁度、COD等，多項水質要素。數據采集儀具有數據采集、實時時鐘、數據定時存儲、參數設定和標準2G/4G（GPRS）通信功能。

二、漂浮式水質自動監測站產品特點

1.易部署：各類型探頭進行高度集成，安裝方便；提供免費云平臺服務，系統快速上線；

2.易維護：設備安裝后，自行工作即可，無需人工值守，也可以通過遠程監控的方式保障設備的正常運行；

3.易擴展：傳感器探頭均使用統一的通信協議，可以快速對接原設備，快速擴展監測參數；

4.低功耗：設備可以實現低功耗狀態下，長時間運行，增加設備使用的便利性；

5.實時性：設備監測到的數據實時傳輸至云平臺，提升環境數據反饋的及時性。

三、漂浮式水質自動監測站技術參數

1.主體參數

產品名稱	描述
漂浮式水質自動監測站	可實時實現多路參數在線監測。 可實現電池電量監控。 可實現云平臺數據監控、數據推送、數據的存儲和報警功能；數據的無線發射功能。 峰值功耗為5W；傳感器功耗0.25W左右/只。 外形尺寸：750mm*750mm*535mm。浮球直徑414mm 重量：22kg
采集器數據采集	運行可靠，抗干擾，可集成多路RS485/MODBUS-RTU從站設備
采集器數據輸出	1路Rs485/JSON協議輸出
電池	鋰電池12VDC，20AH（默認）
太陽能電池板	22.1V/50W（默認）
供電能力	定制選型；陰雨天間歇工作5天以上
位置指示（選配）	警示燈；GPS定位；
監測平臺	云平臺；手機/電腦多終端登錄
防護罩	304不銹鋼濾筒防護罩
浮體	直徑414mm,球形浮體*4工程塑料

2.可選配傳感器的主要參數

型號	名稱	測量范圍	原理	測量精度	分辨率	是否標配	備注
S1S	cod	0~1000mg/L	UV254吸收法	±5%，±0.3℃	0.1mg/L		cod濁度一體；帶刷子自清潔，帶溫補
	濁度	0~400NTU	散射光法	±1%，±0.3℃	0.1NTU
S2	水硬度	0～1000.0mg/L	接觸式電極法	讀數的±10%；±0.3℃	0.1mg/L
S3	pH	0~14（ph）	電化學（鹽橋）	±0.1PH;±0.1℃	0.01		帶溫補
	pH	0~14（ph）	電化學（鹽橋）	±0.1PH;±0.1℃	0.01
S5	氨氮	0~1000mg/l	離子選擇電極法	讀數的10%,±0.5℃	0.01mg		氨氮pH一體式；帶溫補
	pH	0~14（ph）	電化學（鹽橋）	±0.1PH;±0.1℃	0.01
S6	ORP	-1500mv~1500mv	電化學（鹽橋）	±6mv	1mV
S7	電導率	0~10000uS/cm	接觸式電極法	±1.5%；±0.1°C	1uS/cm		帶溫補
S7H	高量程電導率	0～30000μS/cm	接觸式電極法	±1.5%；±0.1°C	1uS/cm		高量程電導率TDS鹽度一體式傳感器；帶溫補
	TDS	0-10000ppm	接觸式電極法	±1.5%；±0.1°C	1ppm
	鹽度	0-10000ppm	接觸式電極法	±1.5%；±0.1°C	1ppm
S8	溶解氧	0~20mg/L	熒光壽命法	±2%，±0.3℃	0.01mg/L		帶溫補
S9	濁度	0~1000NTU	散射光法	±1%，±0.3℃	0.1NTU		帶溫補
S10	懸浮物	0~2000mg/L	散射光法	±5%（取決于污泥同質性）	0.1mg/L
S11S	污泥濃度	0～20.000g/L	散射光法	±5%（取決于污泥同質性）	0.001g/L		帶刷子自清潔
S15S	葉綠素	0~400ug/L	熒光法	R2>0.999	0.01ug/L		帶刷子自清潔；帶溫補
S16S	藍綠藻	0～200.0Kcells/mL	熒光法	R2＞0.999	0.1Kcells/mL		帶刷子自清潔
S17S	水中油	0～60ppm	熒光法	0.1ppm	0.01ppm		帶刷子自清潔
S20	透明度	50～1000mm	散射光法	±5%（取決于污泥同質性）	1mm		帶溫補
S21	水溫	?20℃~85℃	高精度數字傳感器	±0.1℃	0.1℃

可根據客戶的實際情況及所要達到的技術指標定制合適的檢測方案

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝,

以上水質傳感器工作環境0-50℃，<0.3Mpa。

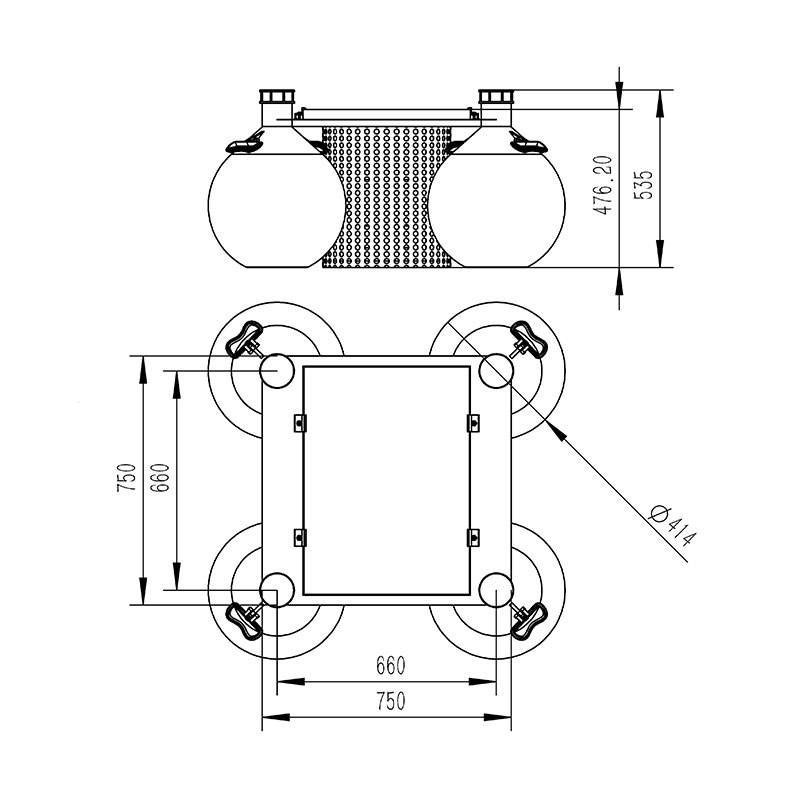

四、漂浮式水質自動監測站產品尺寸圖

五、漂浮式水質自動監測站設備安裝要求

1.遠離大功率無線電發射源

2.遠離高壓輸電線和微波無線電傳送通道

3.盡量靠近數據傳輸網絡

4.遠離強電磁干擾
